STX-DIG | ESCAVATORI
Su questa pagina:
Le soluzioni Stonex per il Machine Control possono essere installate nella maggior parte degli escavatori in modo rapido e semplice.
Il design semplice della soluzione consente di essere operativi in pochissimo tempo. Grazie al software Android sviluppato da Stonex, tutti i componenti possono facilmente comunicare tra loro.
Il software consente di gestire tutte le fasi di scavo e movimentazione delle macchine. Il sistema è scalabile in base alle esigenze. È possibile installare una soluzione 1D e poi trasformarla facilmente in 2D o 3D.
Caratteristiche principali
- Compatibilità: le soluzioni Stonex sono adattabili a un’ampia gamma di macchinari, garantendo un’integrazione perfetta indipendentemente dalla marca o dal modello dell’attrezzatura.
- Software intuitivo: i sistemi utilizzano un software basato su Android sviluppato da Stonex, che fornisce un’interfaccia intuitiva che semplifica la gestione degli scavi e dei movimenti delle macchine.
- Scalabilità: a seconda dei requisiti del progetto, il sistema può essere configurato in 1D, 2D o 3D, offrendo la flessibilità di aggiornamento necessaria.
- Installazione semplice: i sistemi di controllo macchina Stonex sono progettati per un’installazione rapida e semplice, riducendo al minimo i tempi di fermo e consentendo una rapida distribuzione nei cantieri.
Compatibile con tutte le macchine
Tecnici qualificati per installazione e formazione
Lavoro semplificato per tutti i soggetti coinvolti nelle operazioni di movimento terra
Ritorno sull'investimento grazie all'aumento dell'efficienza
CONFIGURAZIONI
- 1D
- 2D
- 3D Easy
- 3D PRO
The 1D system is the easiest to install and use. It allows you to manage the digging and vertical leveling phases quickly and precisely. It is a perfect starting point for the user approaching the world of machine control for the first time. Suitable for excavators and mini excavators. You can always check the bucket position from the screen in real time. Complex tasks such as underwater digging and blind digging are simplified because you can always keep an eye on the bucket on the screen. You can work with different height references such as an existing surface or a rotating laser.
The 2D system allows operations to be managed even on the horizontal plane, thanks to the use of a GNSS antenna installed on the machine (heading). It is the simplest solution if you have to work with double slopes. You can create slopes and excavations in any orientation. Just enter the depth of the excavation, the slopes and you can start working. The system uses GNSS antennas like a compass. The system can work with the Touch and Go function or with the laser to transport the working height of the construction site.
The 3D Easy system allows you to fully move the excavator around the jobsite transporting the working heights thanks to the GNSS RTK. You can create directly on the field different types of projects such as a plane surface, sloped surfaces like ramps or pitches, delimited areas for building’s foundations. You can use the bucket of the excavator to measure distances from references points or lines in the project.
3D Pro allows you to manage complex projects thanks to the ability to import geo-referenced projects. The perfect integration of the data collected with field GNSS receivers and the excavation system makes the process very simple and fast.

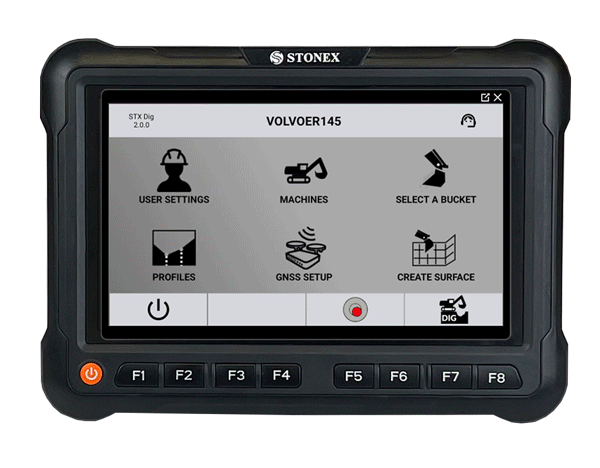

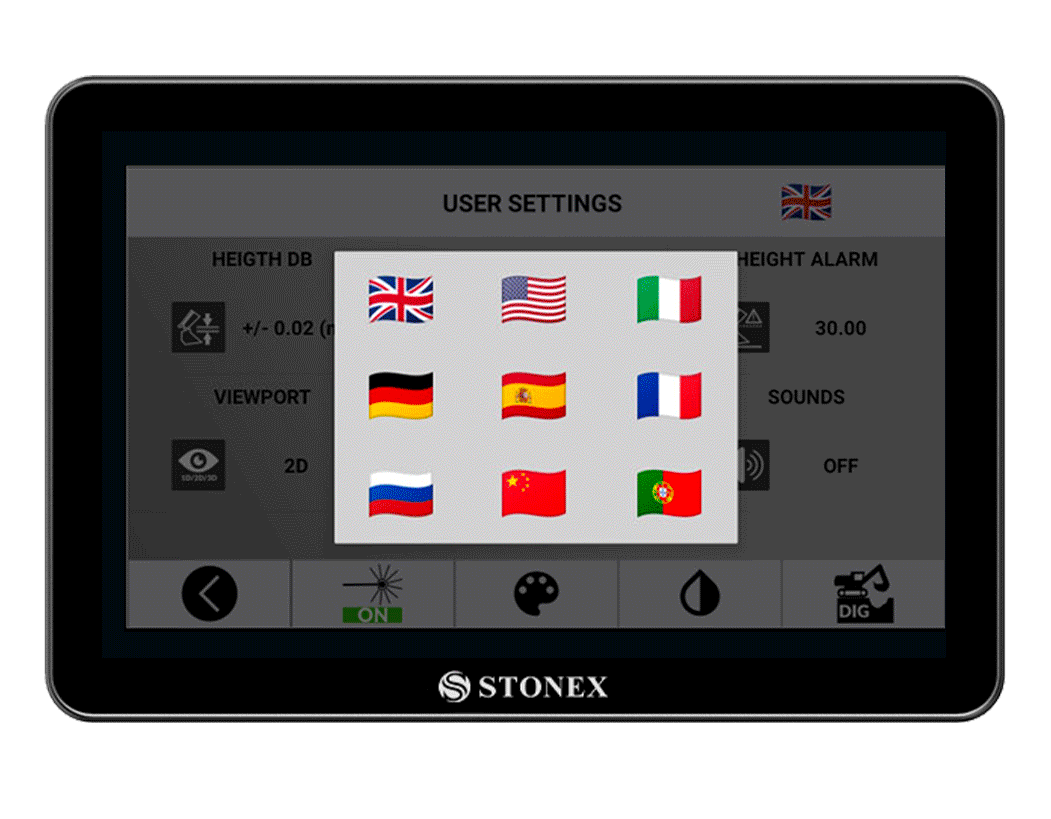

SOFTWARE INTUITIVO
Grazie al nostro software è possibile impostare ed eseguire le operazioni di scavo in modo rapido e semplice.
L’interfaccia semplice e pulita è stata progettata appositamente per ottenere la massima efficienza sul campo
Per dispositivi Android
Interfaccia user friendly
Sviluppato da Stonex pensando a coloro che lavorano sul campo
Ricco di funzioni e personalizzabile
FAQ

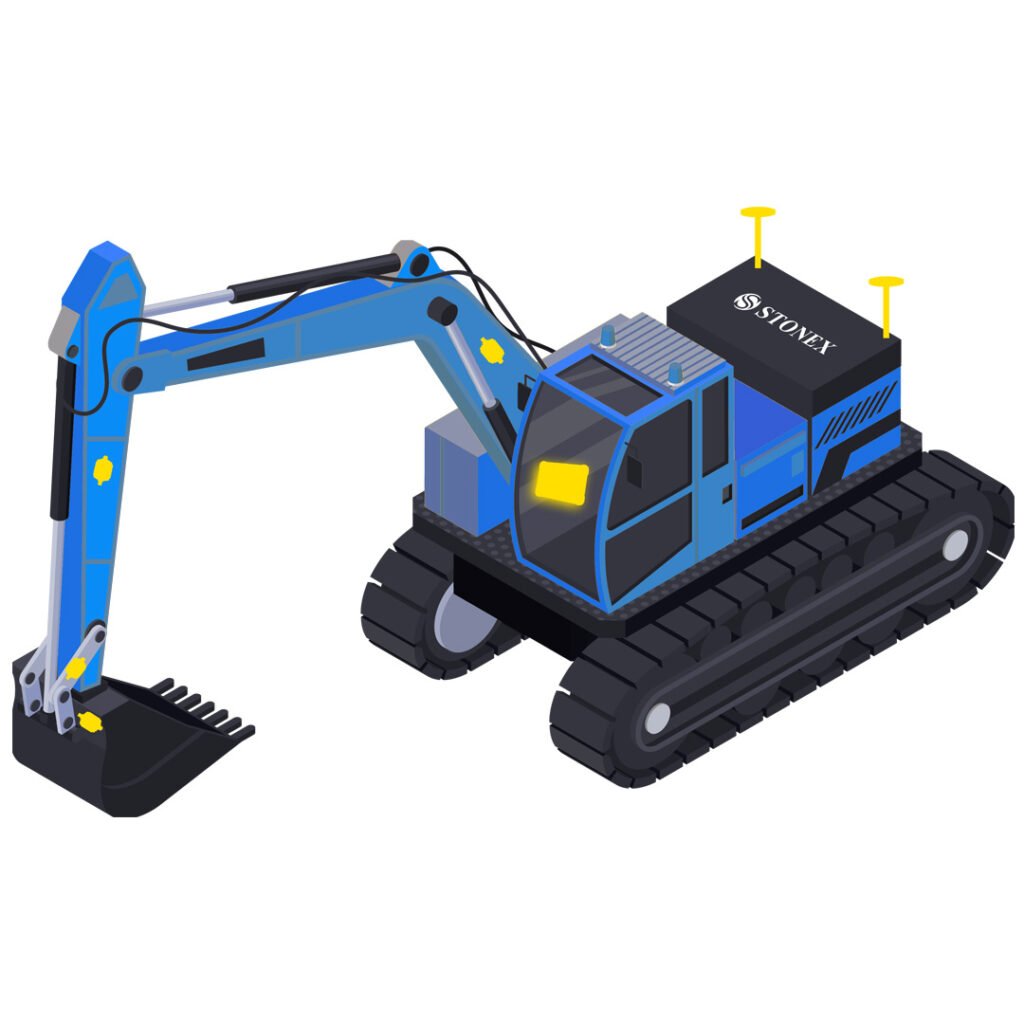

La soluzione STX-DIG (modulo 2D) determina la direzione/rotta utilizzando due antenne passive installate sul tetto della cabina. Le antenne passive sono collegate a un ricevitore GNSS a doppia antenna integrato nel tablet Android. Il tablet fornisce solo la rotta quando viene utilizzato in modalità 2D e stand-alone (senza l’utilizzo di alcuna correzione). Senza alcuna correzione (Ntrip o Base), i sensori GPS verranno utilizzati solo come una bussola. In questo modo è possibile conoscere la rotazione dell’escavatore con una precisione di 0,2°.

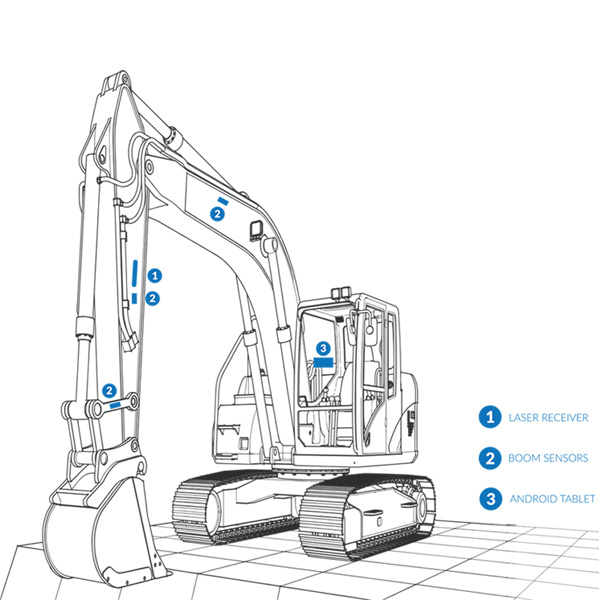

Nel modulo 1D o 2D, quando l’escavatore viene spostato, l’operatore utilizza il ricevitore laser installato sullo stick per visualizzare il piano di riferimento laser.
Il modulo 3D utilizza il segnale NTRIP per ottenere l’elevazione tramite l’antenna GPS. In questo modo, l’operatore non necessita di alcun ricevitore laser sullo stick dell’escavatore né di una livella laser.
Le caratteristiche principali del sensore angolare sono velocità, affidabilità e dimensioni ridotte:
- Dimensioni ridotte
- Latenza minima (<40 ms)
- Facile da installare
- Include elemento riscaldante interno
- Custodia in alluminio pressofuso
- Giroscopio a 3 assi
- Include IMU
Il sensore può essere installato sulla macchina utilizzando una staffa di fissaggio a saldare (inclusa nella soluzione)
Sì.
